آلة صنع المدادة Z

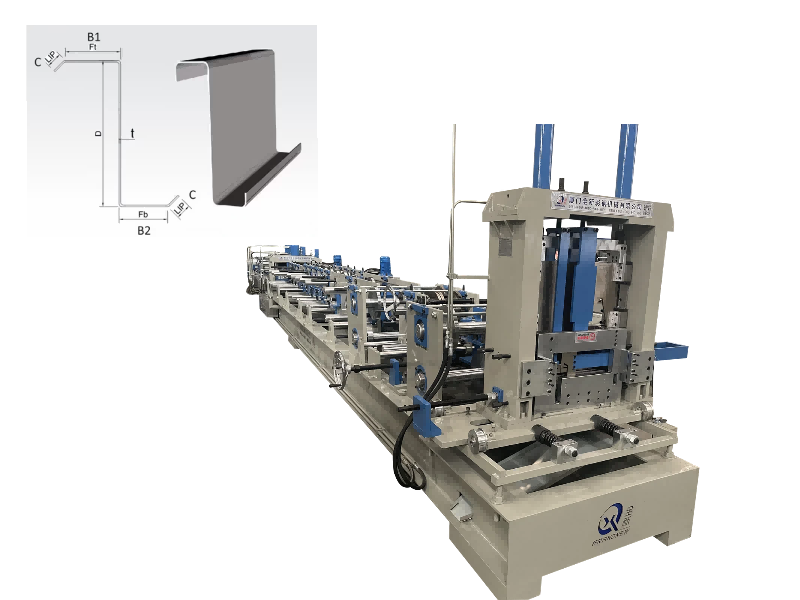

آلة تشكيل المدادة Z

تعتبر Beenew Machinery واحدة من أوائل الشركات المصنعة لآلات تشكيل المدادات من النوع Z في الصين، ويمكنها توفير حلول كاملة للمدادات من النوع Z بالعرض القياسي 75/100/125/150/200 مم والأحجام المخصصة.

يمكن لآلة التشكيل هذه أن تنتج مدادات من النوع Z وهي متوافقة أيضًا مع المدادات من النوع C. المدادات الفولاذية المنتجة مصنوعة من صفائح الفولاذ المدرفلة على الساخن عن طريق الثني البارد، وهي خفيفة الوزن، ومناسبة لخصائص مدادات التسقيف. يتم استخدامها على نطاق واسع في دعم الأسقف والجدران للمباني الكبيرة والمتوسطة الحجم، وهي عبارة عن معدات إنتاج المكونات الأساسية لمباني الهياكل الفولاذية.

مدادات من النوع Z: مع مقطع عرضي على شكل Z، وجدران رقيقة، ووزن خفيف، وأداء مقطعي ممتاز، وقوة عالية، يمكن استخدامها ليس فقط للأسقف ولكن أيضًا لدعم هيكل الجدار وعوارض الأرضية، وهي نوع مدادات شائع الاستخدام في مباني الهياكل الفولاذية.

مميزات الآلة

تنتج مدادات بأحجام مختلفة دون تغيير البكرات/الحشوات؛ التبديل السريع بين أحجام 60-250 مم خلال دقيقة واحدة، مع عدم وجود قيود على الحجم ضمن هذا النطاق، مما يوفر المواد الخام.

مجهزة بنظام القطع المسبق (مع القطع اللاحق الاختياري)؛ لا حاجة لتغيير الأدوات لأحجام مختلفة؛ يمكن عمل اللكمات في أي موضع على شبكة المدادة والفلنجات؛ يدعم النقش ونقش الشعار.

عملية بسيطة وتكاليف صيانة منخفضة؛ مجهزة بغطاء واقي ومفتاح طوارئ وبرنامج مقاوم للأخطاء لحماية السلامة الشاملة.

معالجة طول التسامح ± 0.5 مم؛ متوافق مع المواد الخام ذات قوة الخضوع Q235؛ جودة المنتج النهائي مستقرة.

المعلمات التقنية

المعلمات الأساسية: عرض معالجة الويب 100-600 مم، الحافة 10 مم، سمك الفحص 0.5 مم؛ معالجة الصفائح المعدنية 1.5-3 مم من الصفائح المطلية بالألوان (PPGI) والصفائح المجلفنة (GI)؛ سرعة الإنتاج حوالي 15 م/دقيقة.

مكونات الآلة

ماكينة فك اللف: الحد الأقصى للعرض 600 مم، الحد الأقصى للحمل 5000 كجم، أوضاع التشغيل السلبية/الهيدروليكية.

الوحدة الرئيسية لتشكيل الثني على البارد: 11-15 محطة لفة، اللفائف مصنوعة من الفولاذ المطلي بالكروم GCR15 (HRC58-62°)، العمود الرئيسي مصنوع من الفولاذ الصلب 45# بقطر 80 مم، يتم تشغيله بواسطة محرك كهربائي شنغهاي بقدرة 18.5 كيلو واط.

جهاز القطع والتثقيب: القواطع/القوالب مصنوعة من الفولاذ المعالج بـCr12 (HRC58-62°)، محرك المحطة الهيدروليكية 5.5KW، باستخدام قطع مؤهل من نوع العمود.

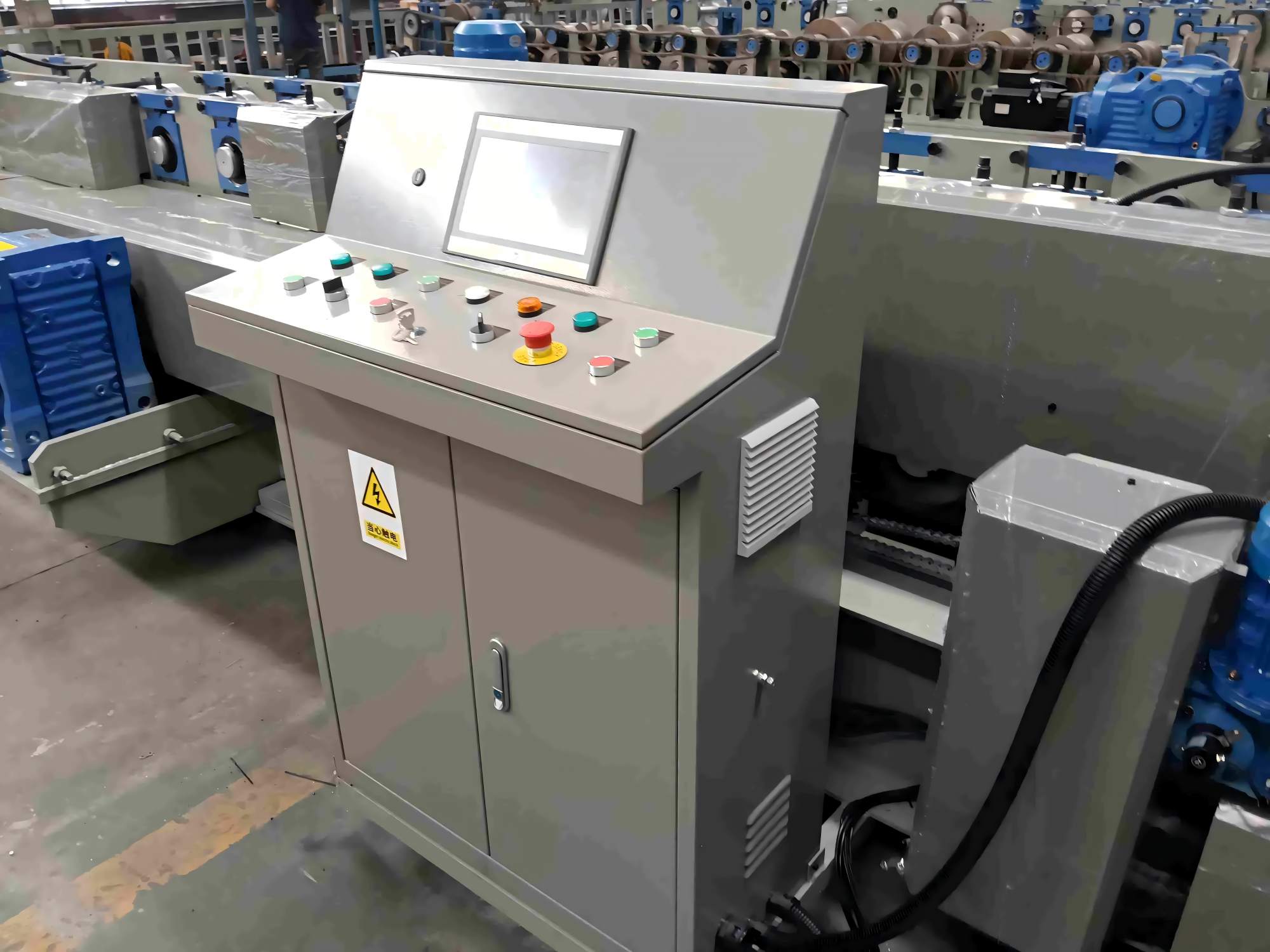

خزانة التحكم PLC: جهاز التشفير Delta PLC + Omron، تشغيل شاشة اللمس، خطأ الطول ±2 مم، يدعم اللغة الصينية والإنجليزية، 380 فولت/50 هرتز ثلاثي الطور (قابل للتخصيص).

محطة المضخة الهيدروليكية: زيت هيدروليكي رقم 46، صمامات الملف اللولبي Huade، محرك 5.5 كيلو واط، مروحة تبريد.

منصة دعم الإنتاج: نوع بدون طاقة، طول 2 متر.

تدفق عملية الإنتاج

آلة تفكيك اللفائف ← تشكيل الشياق ← النظام الهيدروليكي ← نظام التحكم الآلي ← آلية التشكيل خطوة بخطوة ← آلية القص الأوتوماتيكية ← طاولة استلام المنتج النهائي. تشمل العمليات الأساسية التثقيب الهيدروليكي والقطع الهيدروليكي.

الاختلافات بين المدادات من النوع Z والنوع C

كلاهما عبارة عن مدادات للهيكل الفولاذي، لكن الاختلافات الأساسية بينهما تكمن في سبعة جوانب. تعد المدادات من النوع Z أكثر فائدة في تطبيقات الأسقف ذات الامتداد الكبير والعالي الانحدار:

المدادات من النوع C لها زاوية 90 درجة وتستخدم لبناء الجدران وعوارض الأرضيات. تتميز المدادات من النوع Z بزاوية أقل من 90 درجة، مما يوفر مرونة أكبر وتستخدم لدعم السقف والجدران، ومناسبة للأسقف عالية الانحدار.

يمكن تراكب المدادات من النوع Z بشكل مستمر، وهي مناسبة للمباني المعدنية ذات الامتداد الكبير، في حين لا يمكن تراكب المدادات من النوع C.

تتمتع المدادات من النوع Z بقوة أعلى ويمكنها دعم الهياكل الثقيلة، وهي مناسبة للمباني الزراعية والصناعية، ولكنها تتطلب متطلبات تركيب أعلى؛ تتميز المدادات من النوع C بقوة أقل قليلاً ولكنها أسهل في التثبيت.

كلما زاد ميل السقف، زاد معدل استخدام معامل قسم الانحناء العمودي للمدادات من النوع Z، في حين أن المدادات من النوع C لا تتمتع بهذه الخاصية.

الخدمات المساندة

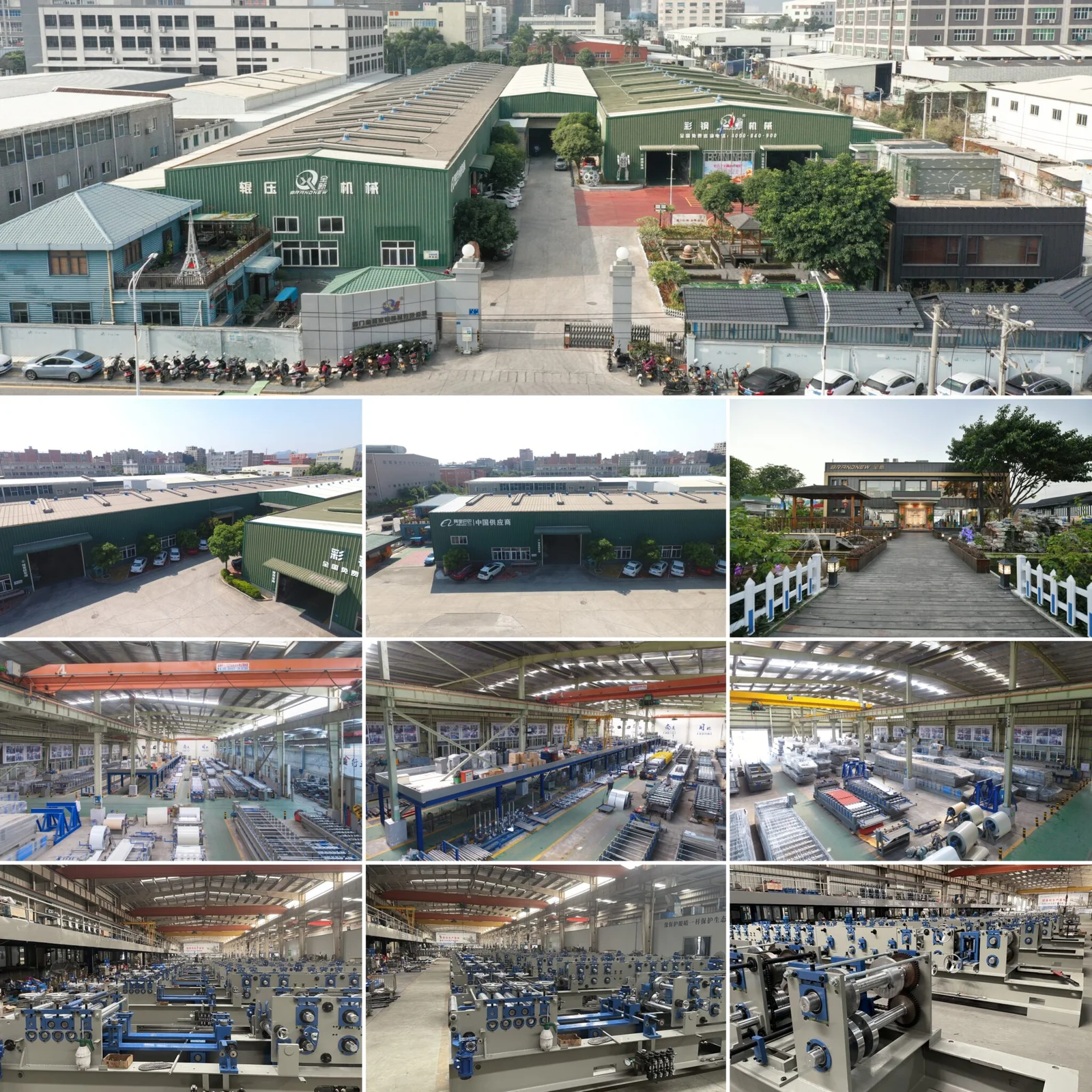

تأسست شركة Beenew Machinery في عام 1997 ويقع مقرها الرئيسي في Xiamen، Fujian، وهي متخصصة في الإنتاج المخصص لمختلف آلات تشكيل اللف. منتجاتنا حاصلة على شهادات IAF/SGS/CE، ونحن نتعاون مع أكثر من 80 دولة. لقد زار مصنعنا أكثر من 2000 عميل. المعدات تأتي مع ضمان لأكثر من 20 عاما.

خدمة ما بعد البيع

ضمان لمدة عام على الجهاز بالكامل، و24 شهرًا من الإصلاح المجاني والدعم الفني مدى الحياة. سيتم استبدال الأجزاء غير القابلة للإصلاح مجانًا خلال فترة الضمان (يتحمل العميل تكاليف الشحن).

التسليم خلال 35 يومًا من استلام الوديعة. المعدات المخصصة متاحة.

يمكن للعملاء الذين يزورون مصنعنا الحصول على تدريب مباشر على تركيب المعدات وتشغيلها والموظفين الفنيين.

نحن نتعامل مع الشحن العالمي، ونقدم مجموعة كاملة من الخدمات اللوجستية بما في ذلك التعبئة والتغليف والتعزيز والتعقيم والتحميل.
