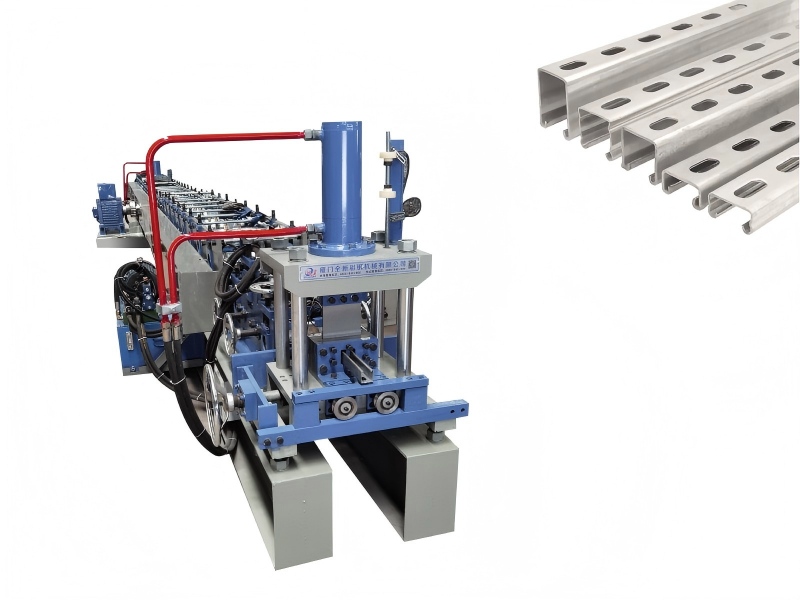

آلة تشكيل الدعامة الشمسية لقطر

آلة تشكيل قوس الطاقة الشمسية

تعد أنظمة تركيب الخلايا الكهروضوئية (PV) هي المكونات الداعمة الأساسية لتوليد الطاقة الكهروضوئية (PV). تضمن أنظمة التركيب عالية الجودة استقرار التركيب ودقة تحديد المواقع للألواح الكهروضوئية، مما يمنع الإزاحة والأضرار التي قد تؤثر على كفاءة توليد الطاقة. تم تطوير آلة التشكيل هذه لتلبية متطلبات إنتاج نظام التركيب الكهروضوئي واسع النطاق وعالي الدقة. يمكنها إنتاج مكونات تركيب بكميات كبيرة تلبي معايير القوة والمتانة الصناعية، مما يقلل بشكل كبير من تكاليف الإنتاج مع ضمان جودة المنتج، وبالتالي مساعدة الشركات على تعزيز قدرتها التنافسية في سوق الطاقة الجديدة.

المنتجات والتطبيقات

1. مكونات الإنتاج الرئيسية: قضبان التثبيت على السقف، وأقواس نظام السكك الحديدية، وفولاذ قناة هيكل دعم اللوحة الكهروضوئية، وملامح التركيب الكهروضوئية الأساسية المنتجة بكميات كبيرة، والتي تعد مكونات هيكلية رئيسية في مجالات الطاقة الكهروضوئية والطاقة.

2. مجالات التطبيق الأساسية

تركيب الألواح الكهروضوئية: يوفر الدعم الهيكلي للألواح الكهروضوئية، مما يضمن دقة التثبيت والاستقرار في بيئات مختلفة.

البنية التحتية للطاقة: تستخدم في هياكل دعم توربينات الرياح، وإدارة الكابلات، وتركيب حاويات المعدات الكهربائية.

محمل هيكل خفيف الوزن: مناسب لدعم وتعزيز الإطارات خفيفة الوزن، مما يوفر حلاً اقتصاديًا للتطبيقات خفيفة الوزن.

تكوين الآلة ومزايا التشغيل

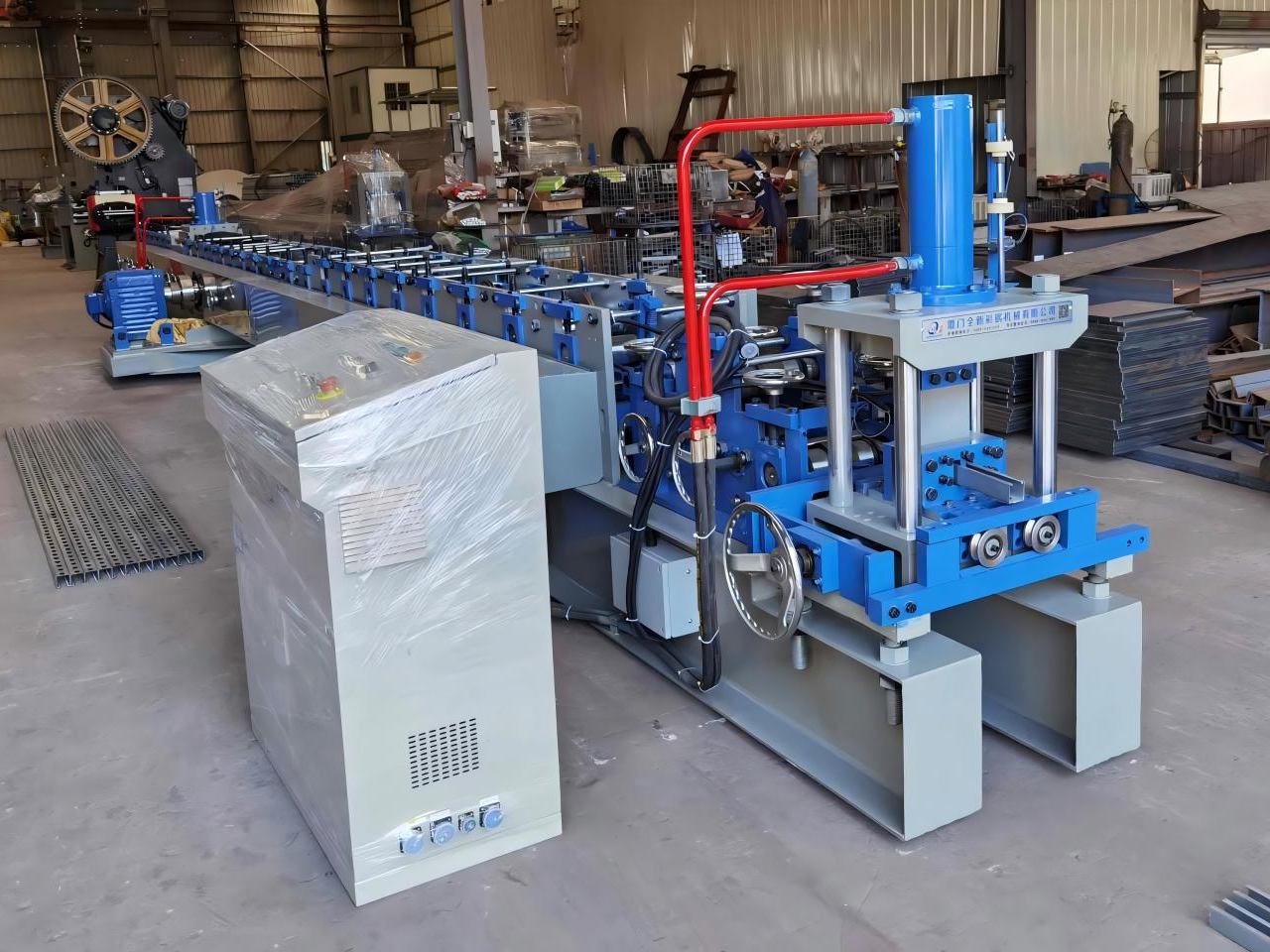

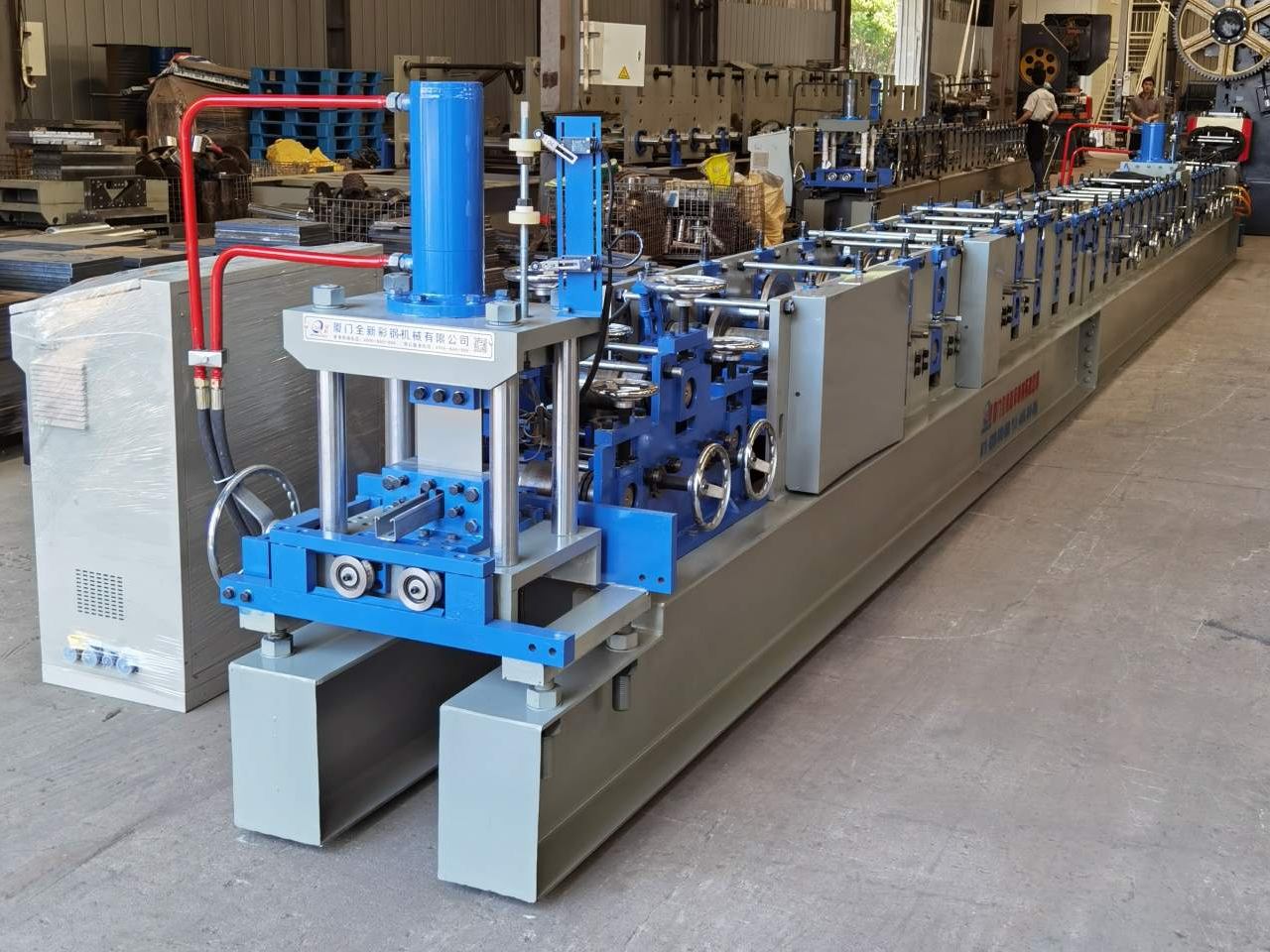

المعدات عبارة عن خط إنتاج آلي عالي الأداء. تم تصميم جميع المكونات الأساسية بدقة عالية لضمان الإنتاج السلس ودقة المنتج. وظائف كل مكون هي كما يلي:

ماكينة تفكيك اللفائف الهيدروليكية: تتيح التغذية المستقرة والفعالة للمواد الخام؛

وحدة التغذية المؤازرة: توفر تحديد المواقع بدقة، مما يضع الأساس للمعالجة عالية الدقة؛

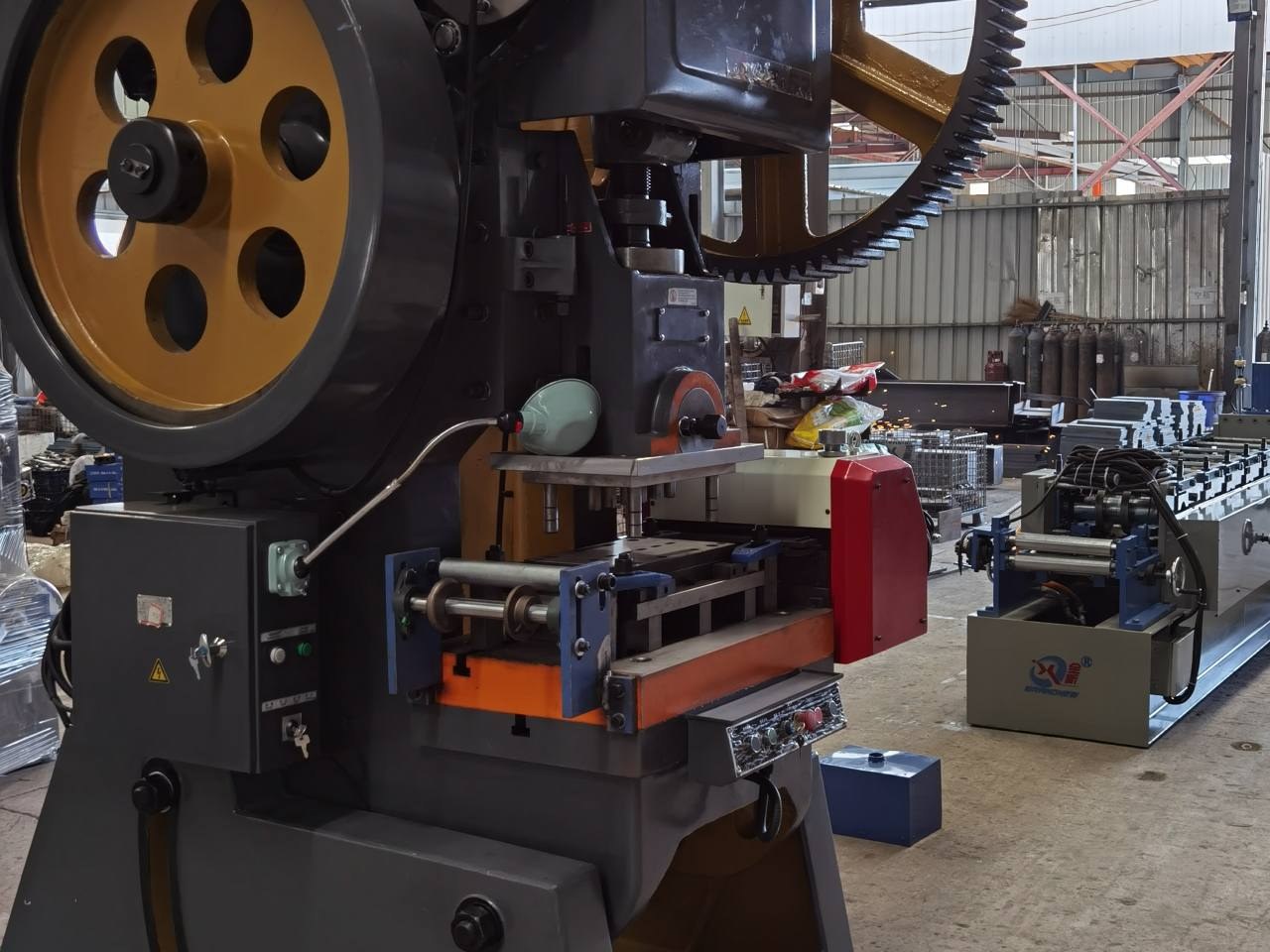

مكبس التثقيب/وحدة التثقيب المستقلة: تتيح التثقيب الدقيق للملفات وفقًا لمتطلبات التصميم؛

الوحدة الرئيسية للتشكيل بالدلفنة: تحقق تشكيلًا متسقًا وعالي الدقة للمقاطع.

آلة القطع ذات التتبع المؤازر: تحقق قطعًا مسطحًا ودقيقًا للمقاطع حتى عند السرعات العالية؛

النظام الكهربائي والهيدروليكي: يوفر الطاقة لخط الإنتاج بأكمله ويتيح التحكم الذكي، مما يؤدي إلى تحسين كفاءة التشغيل.

مزايا الإنتاج: الإنتاج الآلي بالكامل يحل محل العمالة اليدوية، مما يوفر الوقت وتكاليف العمالة؛ يضمن اتساق جودة المنتج العالية السلامة الهيكلية للمنشآت الكهروضوئية؛ يمكن تجميع مكونات الأقواس المنتجة مباشرة في الموقع، مما يقلل من فترة البناء الإجمالية للمشاريع الكهروضوئية.

المعلمات التقنية

1. المواد الخام: متوافقة مع الفولاذ Q235 وQ350، نطاق السمك 1.0-2.0mm؛

2. مواصفات الملف الشخصي

مدادات على شكل حرف U: U21، U41؛

3. سرعة الإنتاج: سرعة خط الإنتاج تصل إلى 30m/min مع وظيفة التثقيب، سرعة التغذية المؤازرة 60m/min؛

4. تكوين محطة التثقيب: دليل التغذية قابل للتعديل على جانب واحد، مجهز بجهاز تثبيت الأسطوانة الذي يعمل بمحرك 2.2KW، وحدة التسوية مع 3 بكرات علوية و4 بكرات سفلية؛ تغذية مؤازرة يتم تشغيلها بواسطة محرك سيرفو بقدرة 22.0 كيلو وات، مما يدعم التغذية متعددة الأجزاء وطول التغذية القابل للبرمجة؛

5. هيكل الختم: إطار الختم مع هيكل نقر ولسان، مصنوع بدقة من الفولاذ 45#؛ قاعدة القالب ذات هيكل مستقل، مثبتة على سكة توجيه على شكل حرف T، مادة القالب CR12MOV، متانة عالية.

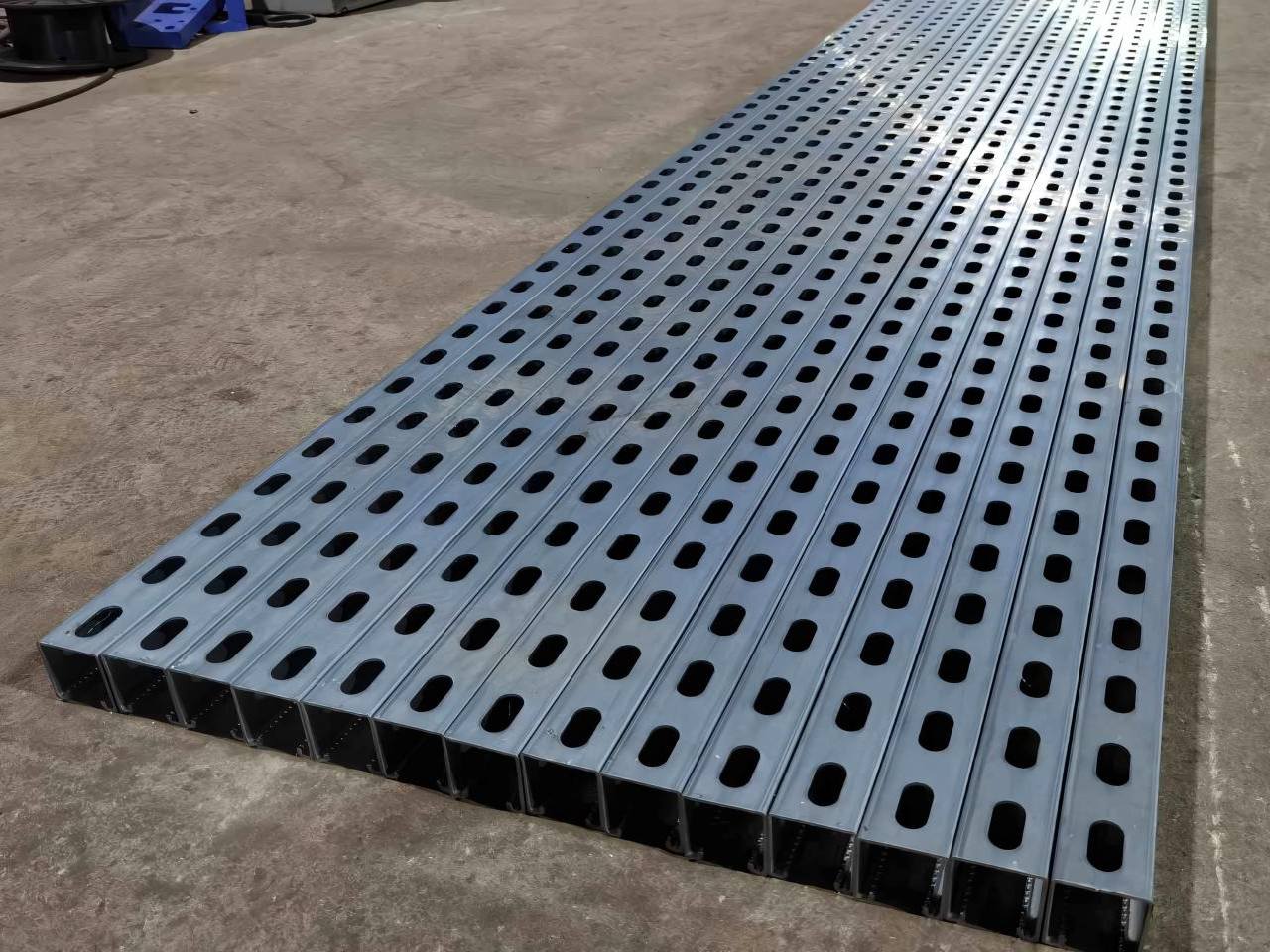

عينات المنتج

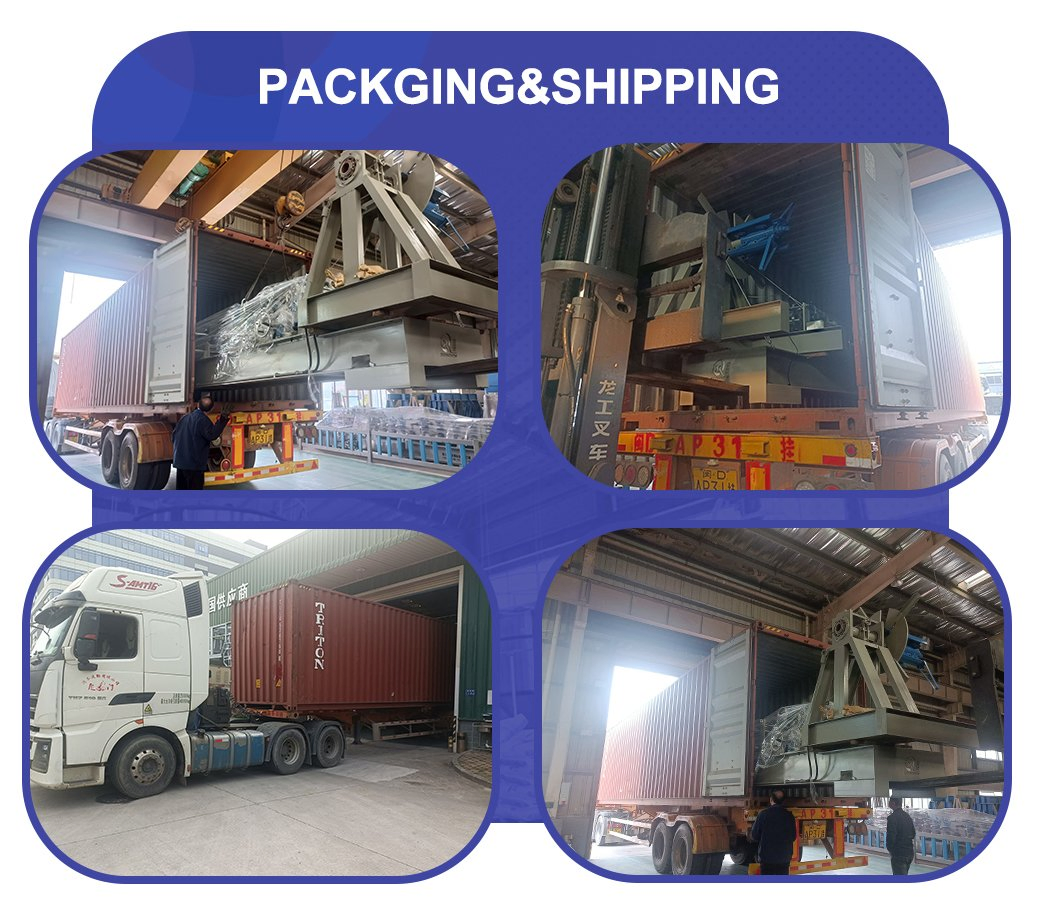

التعبئة والتغليف والشحن

لماذا تختارنا؟

1. تتمتع شركة Beenew Machinery بخبرة 29 عامًا في تصنيع آلات تشكيل اللف.

2. إنتاج وبيع أكثر من 1000 مجموعة من آلات تشكيل اللف، هو أفضل مصنع لآلات تشكيل اللف في الصين.

3. تبيع آلات تشكيل اللف لدينا إلى أكثر من 50 دولة، وعملائنا أكثر من 6000.

4. من تصميم المخطط وتصنيع الإنتاج والتركيب والتشغيل، فإن خدمة ما بعد البيع هي الأفضل.

5. فحص صارم للآلة، يتم استخدام المكونات الرئيسية تكوينات النطاق.

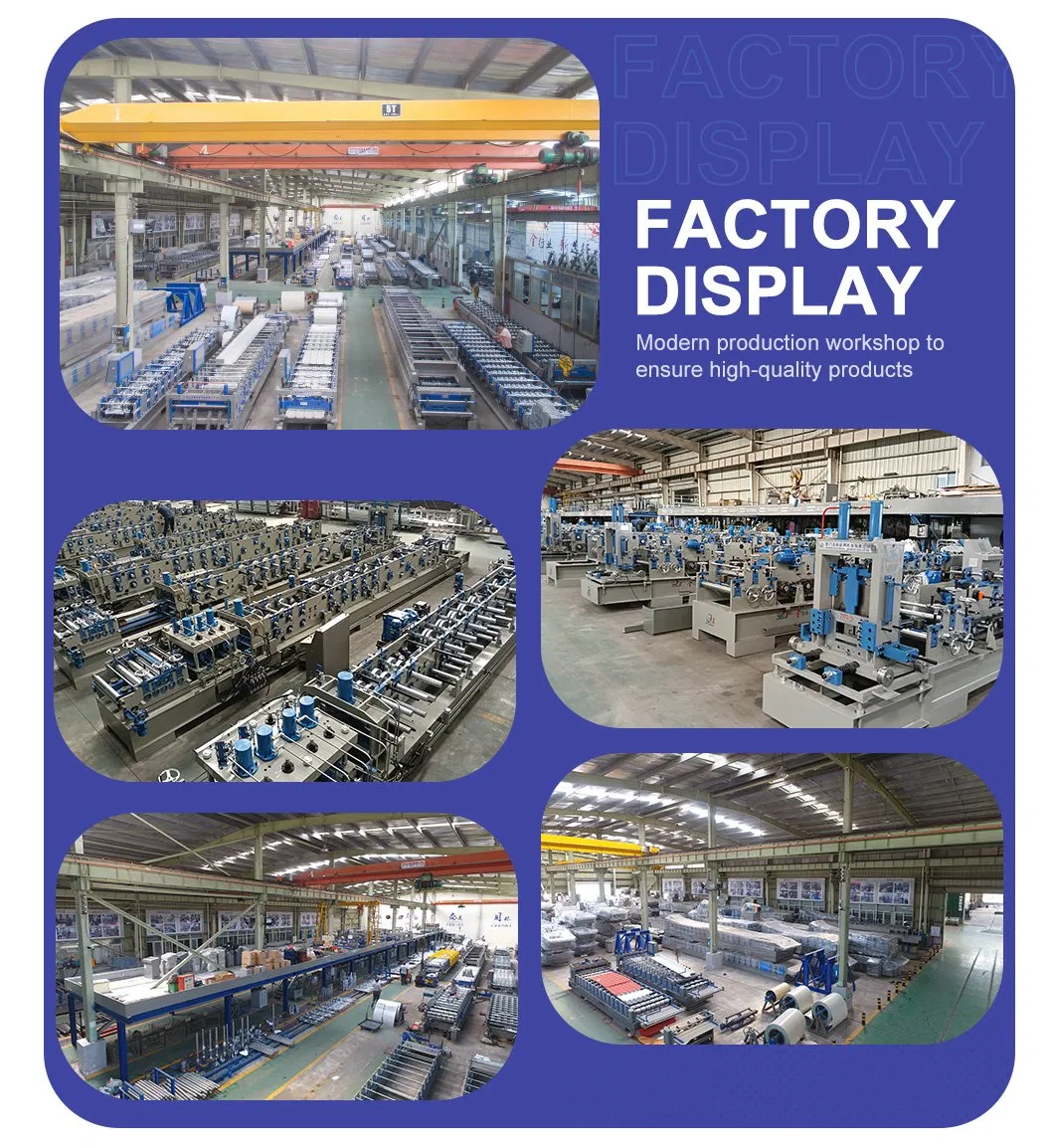

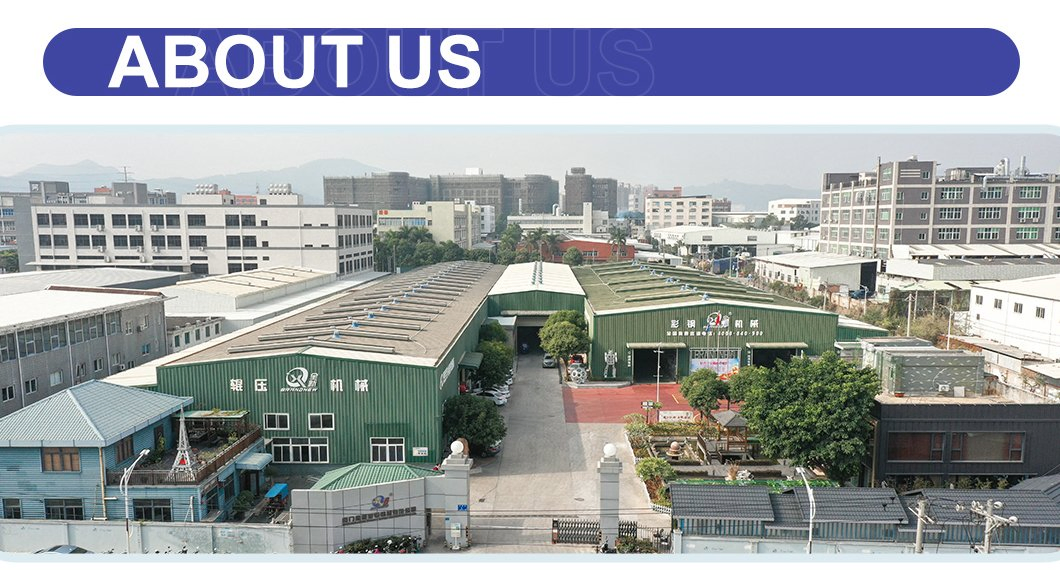

مصنعنا
