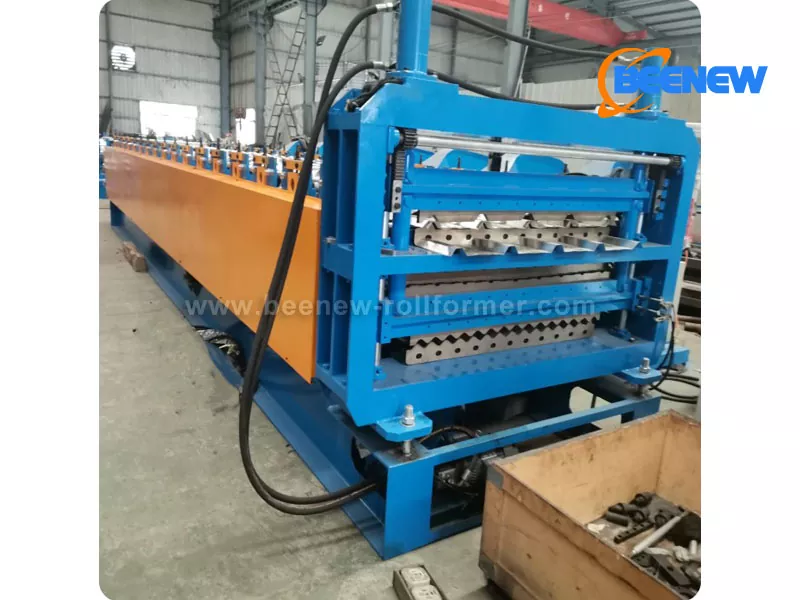

آلة تشكيل اللفة ذات ثلاث طبقات

في Xiamen Beenew Machinery، نحن نقدم دعمنا الاحترافي لآلات تشكيل اللف ذات الثلاث طبقات، وآلات تشكيل صفائح السقف، وآلات تصنيع الصفائح المعدنية، وآلات تشكيل اللف للألمنيوم، وسنوفر ثقة المشتري الجيدة في أنواع تشكيل اللف على البارد لدينا. آلات.

معلمة المنتج

تفاصيل الآلة

جدول التغذية

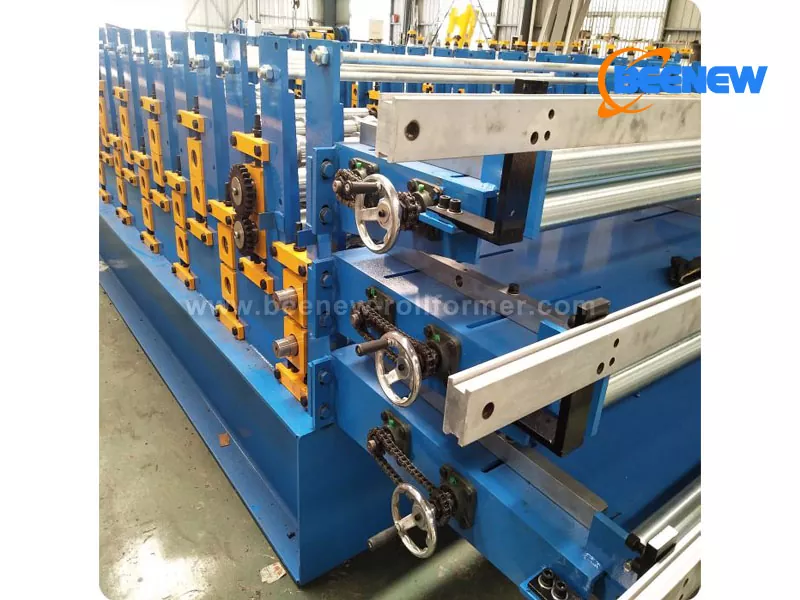

جهاز الوضع: تشغيل العجلة اليدوية، لضبط عرض الملف الفولاذي ووضع الملف الفولاذي في الموضع المناسب.

الأسطوانة الرائدة: إنها عبارة عن بكرات دوارة، وسوف تقوم بتدوير الصفائح الفولاذية، مما يحافظ على دخول الصفائح المعدنية داخل الماكينة بشكل أكثر سلاسة.

آلة القص بالسحب اليدوي: يمكنها قطع لفائف الفولاذ في آلة تشكيل اللف ذات الثلاث طبقات عند بداية النهاية عند الحاجة إليها.

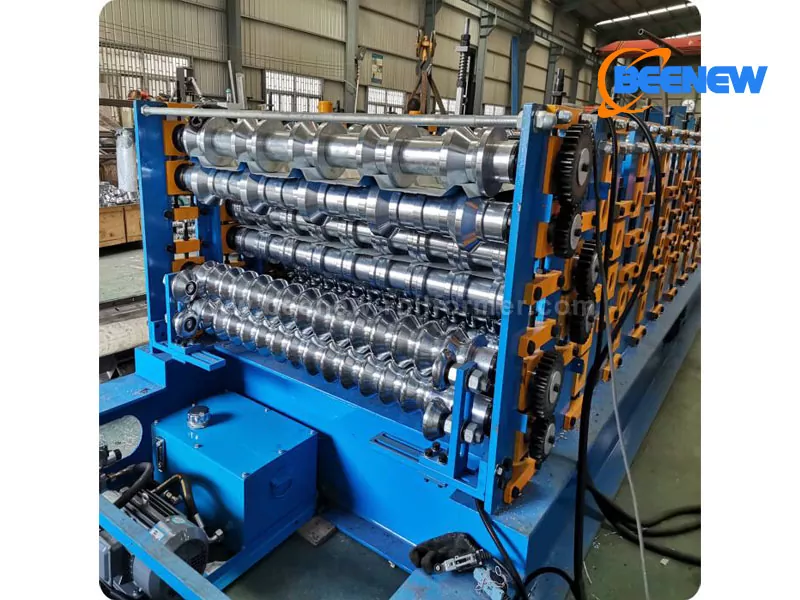

القسم الرئيسي للآلة

بكرات تشكيل ثلاث طبقات لتصميمات صفائح السقف المختلفة، ولهذا السبب نطلق على هذه الآلة اسم آلة تشكيل ثلاث طبقات، فهي جيدة لتوفير تكلفة التصنيع ومكان تخطيط المصنع. نختار القابض لتحويل كل طبقة إلى حالة العمل.

قطر العمود: φ90/75mm، مصنوع من فولاذ 45#، ماكينة CNC دقيقة.

مادة أسطوانة التشكيل: فولاذ 45#، مطلي بالكروم الصلب بعد اللوح الناعم والتلميع أخيرًا.

المحرك: محرك قيادة بقدرة 11 كيلو وات، محرك المضخة: 4 كيلو وات، ناقل حركة متسلسل.

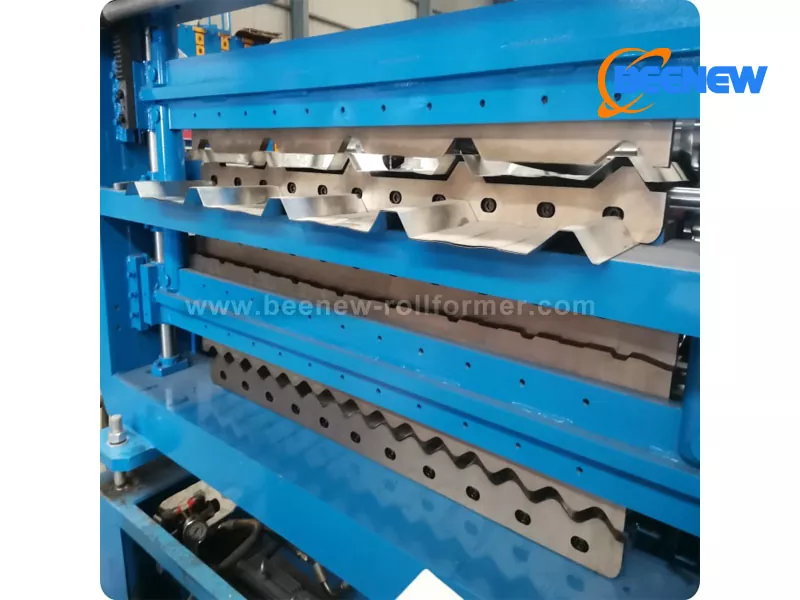

جهاز ما بعد القطع

عادة، تحتوي كل طبقة من آلة تشكيل اللف ذات الثلاث طبقات على شفرات قطع خاصة بها، وجهاز القطع عبارة عن تصميم آلية توجيه، مما يضمن أن إطار القطع أكثر استقرارًا وعدم تشوه. ومقعد القطع مصنوع من الحديد المصبوب، فهو يمتص الصدمات بشكل أفضل ومقاومة قوية للصدمات. شفرة القطع مصنوعة من Cr12MoV، ويمكن أن يصل عمرها التشغيلي إلى أكثر من مليون مرة.

طلب

كما هو الحال مع تصميمات آلات تصنيع الصفائح المعدنية الأخرى، فإن آلة تشكيل اللف بثلاث طبقات مخصصة لإنتاج سقف PPGI، والألواح المجلفنة، والألواح المموجة والألواح شبه المنحرفة، وعادة ما يتم استخدامها كسقف أو جدار.
