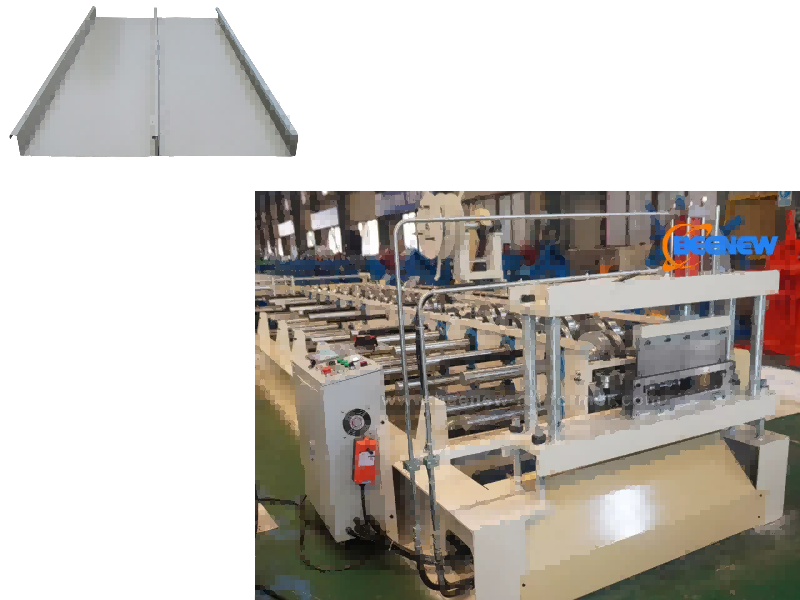

آلة تشكيل التماس الدائمة

آلة التسقيف هذه عبارة عن آلة تشكيل على البارد مصممة خصيصًا لمعالجة الأسقف المعدنية. إنها تنتج في المقام الأول صفائح السقف ذات التماس الثابت من سلسلة YX65 ويمكنها إنتاج أربعة عروض فعالة في وقت واحد بـ 280/400/500/600mm دون تغيير القالب الأساسي. إنها مناسبة لبناء أسقف التماس الدائمة المصنوعة من الألومنيوم والمغنيسيوم والمنغنيز والفولاذ المطلي بالألوان للمباني العامة الكبيرة (محطات السكك الحديدية عالية السرعة والمطارات والملاعب وما إلى ذلك) وهي قطعة أساسية من المعدات لمعالجة الأسقف المعدنية للمباني.

عملية الإنتاج

تغذية اللفائف ← فك اللفائف ← القطع المسبق اليدوي حسب الطول ← دليل التغذية ← تشكيل اللف على البارد ← القطع اللاحق الهيدروليكي ← مجموعة المنتجات النهائية. العملية بأكملها آلية وتتطلب 1-2 مشغلين فقط.

حدود

1. نوع اللوحة وأبعادها

ارتفاع ضلع لوحة السقف: 65 مم (المعرف الأساسي لسلسلة YX65)

عرض الإنتاج الفعال: 300/400/500/600 مم

عرض تغذية المواد الخام: حوالي 472/575/675/775 ملم

2. المواد الخام المتوافقة

المواد: صفائح فولاذية مطلية بالألوان (PPGI)، صفائح مجلفنة، صفائح الألمنيوم والمغنيسيوم والمنغنيز

السُمك: صفائح الفولاذ 0.35-0.8 مم، صفائح الألومنيوم 0.4-1.2 مم

قوة الخضوع: 235-350MPa

3. تشكيل الأداء

التمريرات الحاسمة: 14 تمريرة

سرعة التشكيل: 8-20 م/دقيقة

الجهد: 380 فولت/50 هرتز/3 مراحل

4. مواصفات المعدات

أبعاد الماكينة الإجمالية: حوالي 5800*1600*1500 مم (مناسبة لنقل الحاويات 20GP)

الوزن الإجمالي للآلة: 5.5-7 طن

قوة المحرك: المحرك الرئيسي 7.5 كيلو واط + المحرك الهيدروليكي 2.2 كيلو واط (تكوين المحرك المزدوج)

الهيكل والتكوين: المعدات عبارة عن خط إنتاج متكامل، يتكون من 7 مكونات أساسية، مع التحكم الآلي الكامل PLC:

1. آلة فك اللفافة: نوع يدوي، سعة الحمولة القصوى 3-5 طن، مناسبة للقطر الداخلي للملف 508±30mm؛

2. آلة القطع المسبق: مرتبطة بـ PLC، يمكنها إجراء حساب مسبق لطول المواد الخام لتقليل هدر المواد؛

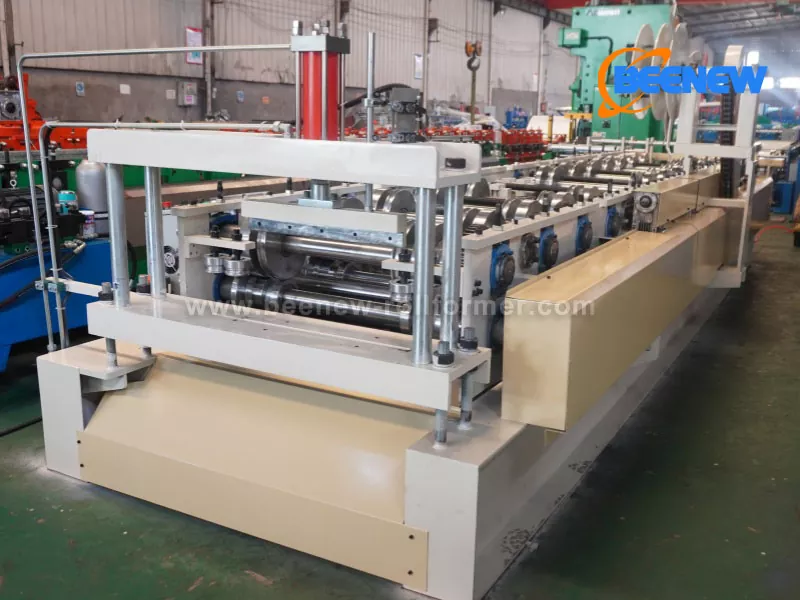

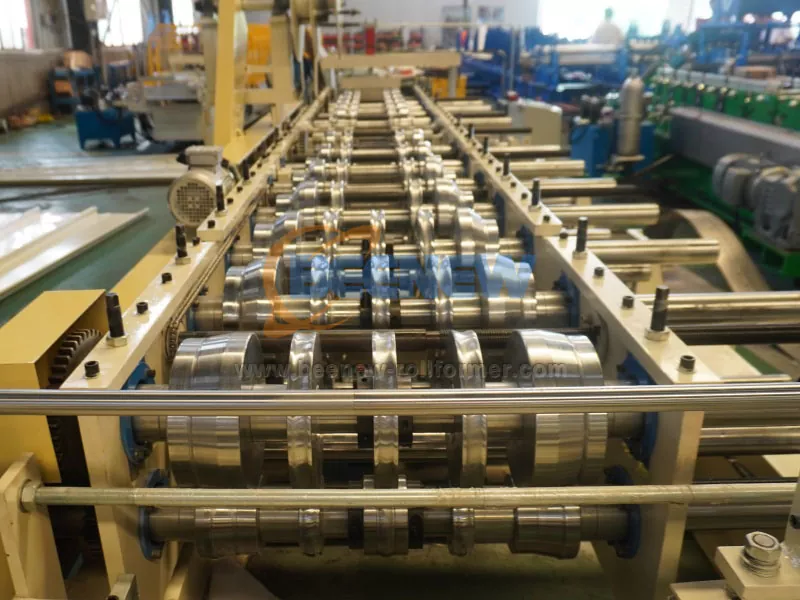

3. آلة التشكيل الرئيسية: جسم الآلة ملحوم من فولاذ H450، الأسطوانات مصنوعة من فولاذ 40Cr مع تشطيب مرآة مطلي بالكروم، قطر العمود 75-80mm، محرك تروس/عجلة مسننة؛

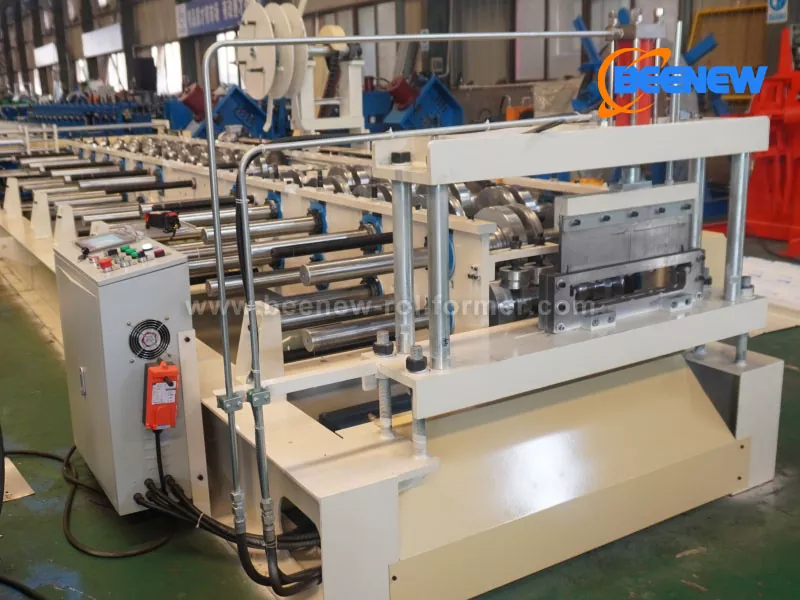

4. آلة القطع اللاحقة الهيدروليكية: مادة شفرة القطع Cr12Mov (المعالجة الحرارية HRC58-62)، عمر القطع يتجاوز المليون مرة، دقة القطع مضمونة حتى عندما تكون الآلة متوقفة؛

5. نظام التحكم PLC: مع شاشة تعمل باللمس، يمكنه إدخال دفعة الإنتاج، الطول، والكمية لتحقيق القطع والعد الأوتوماتيكي بالكامل؛

6. رف التفريغ: 3 مجموعات من رفوف الأسطوانة غير المزودة بالطاقة لنقل المنتج النهائي بشكل مريح.

7. الأدوات المتضمنة: 1-2 مجموعة من مشابك التماس اليدوية وآلة تثبيت التماس الكهربائية، مناسبة لتركيب السقف في الموقع.

معلومات الأعمال وما بعد البيع

1. وقت التسليم: حوالي 45 يوم عمل؛

2. الحد الأدنى لكمية الطلب: 1 وحدة؛

3. طريقة الدفع: TT/L/C؛

4. ميناء الشحن: ميناء شيامن، الصين؛

5. ضمان ما بعد البيع: ضمان لمدة سنة واحدة (قابل للتمديد إلى سنتين للمكونات الأساسية)، دعم فني على مدار 24 ساعة، خدمة مهندس خارجي في الموقع متاحة؛

6. الشهادات: متوافقة مع CE/ISO/SGS والمعايير الدولية الأخرى.

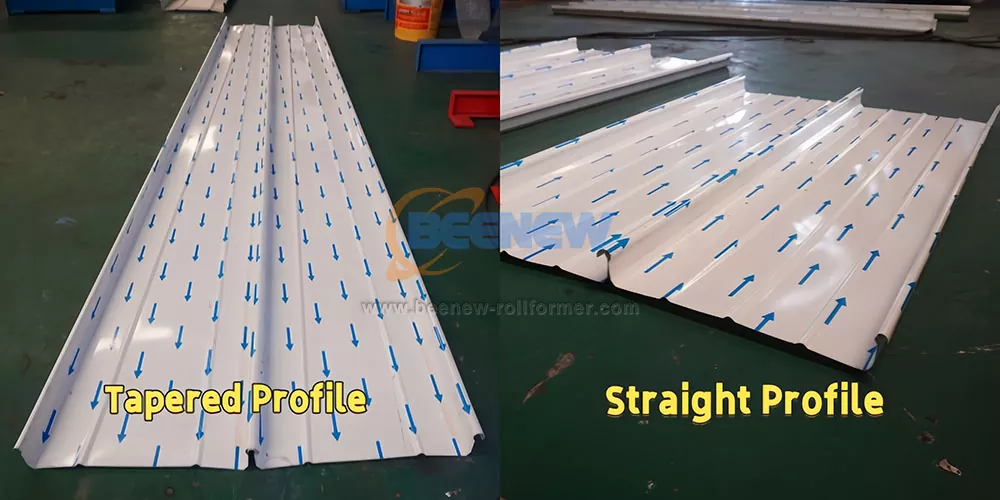

التطبيقات

تُستخدم ملفات التماس الدائمة بشكل شائع في المباني السكنية والتجارية. يتم استخدامها في كل من تركيب الأسقف وتكسية الجدران. بسيطة وسخية وجميلة وصلبة. يتم استخدامه مع آلات ثني القوس وآلات التقويس، ويمكن استخدامه لتلبية مجموعة متنوعة من الأشكال.
