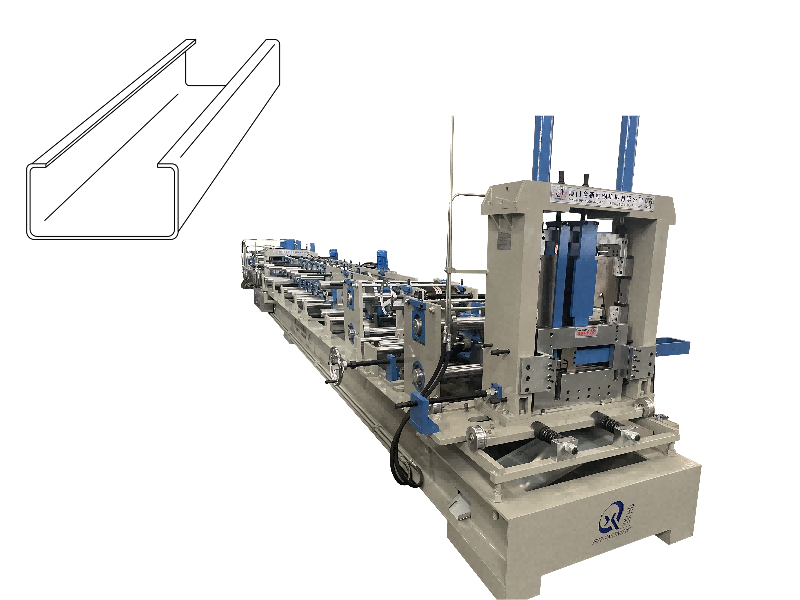

آلة تشكيل المدادة C

مميزات ومزايا الآلة

إنها آلة تشكيل مستمر أوتوماتيكية بالكامل، مناسبة لكل من التطبيقات الخفيفة والثقيلة، مع سرعة تشكيل تتراوح بين 18-25 م/دقيقة.

إنها تستخدم نظام تغيير التشكيل الأوتوماتيكي لتشكيل مواصفات ملفات تعريف متعددة، وتدمج نظام التثقيب المرن عبر الإنترنت من أجل التشغيل المرن.

عمليات القطع المسبق/ما بعد القطع الاختيارية: يتوفر القطع المسبق للإنتاج متعدد المواصفات، مما يوفر تكاليف تغيير الأداة والوقت؛ يتوفر ما بعد القطع بمواصفات أقل، مما يؤدي إلى تحسين جودة الملف الشخصي بشكل ملحوظ.

حاصل على شهادة CE، ويلبي معايير الجودة الأوروبية، ويحمل براءات اختراع متعددة؛ النماذج الشعبية متوفرة في المخزون للتسليم السريع.

مجهزة بنظام التحكم في الحركة بالكمبيوتر من الدرجة الصناعية وواجهة التشغيل الرقمية الذكية، تتميز هذه الآلة بتصميم سهل الاستخدام، عملية بسيطة، أداء مستقر، جودة موثوقة، وتصميم جمالي واقتصادي.

مواد خام

المواد: الفولاذ المدلفن على البارد/الساخن، الفولاذ المجلفن

السُمك: 1.0-3.0 ملم

قوة الخضوع: 235-350MPa

العرض: مخصص وفقًا لمتطلبات الملف الشخصي

حدود

Uncoiler: 5T

جدول التغذية

جهاز التسوية

جهاز التثقيب: مخصص وفقًا لمتطلبات الملف الشخصي

سرعة التشكيل: 18-25 م/دقيقة

غطاء الأمان: اختياري

جهاز ما بعد القطع

نظام الإخراج:

الدعم اليدوي/المكدس التلقائي (اختياري)؛ اتجاه التراص: جانبي/عمودي (اختياري)

يوفر النظام الهيدروليكي الطاقة لأنظمة التثقيب وما بعد القطع

نظام التحكم الكهربائي: Mitsubishi/Siemens/AMS (اختياري/مخصص حسب الحاجة)

تحديد

آلة التشكيل هي آلة جديدة ذات جودة من الدرجة الأولى، تدعم التخصيص الشخصي. المواصفات الأساسية ثابتة:

عدد المشغلين: 1-2 شخص

مصدر الطاقة: 220 فولت/380 فولت/415 فولت/460 فولت، 50/60 هرتز، ثلاثي الطور (مخصص حسب الحاجة)

وزن الجهاز: حوالي 12 طن الأبعاد الخارجية: حوالي 25 × 2.5 × 1.8 م (الطول × العرض × الارتفاع)

متطلبات تحميل الحاوية: يتطلب عادةً حاوية واحدة بحجم 40 قدمًا

اللون: أزرق/رمادي قياسي (قابل للتخصيص عند الطلب)

الأصل: شيامن، الصين

التعبئة والتغليف: التعبئة والتغليف الواقية القياسية للتصدير

الشكل المُشكل: مخصص وفقًا للرسومات الشخصية ومتطلبات العملاء

تدفق عملية الإنتاج

تنقسم المعدات إلى عمليات ما قبل القطع وما بعد القطع اعتمادًا على تقنية القطع. يختلف ترتيب خطوات القطع فقط؛ جميع العمليات الأخرى هي نفسها. كلاهما يدعم الفك التلقائي/السلبي:

عملية القطع المسبق: آلة فك اللفائف ← دليل التغذية ← نظام التسوية ← جهاز التثقيب ← القطع المسبق بطول ثابت ← نظام تشكيل الانحناء البارد ← الإخراج (دعم يدوي/مكدس تلقائي، اختياري)

عملية ما بعد القطع: آلة فك اللفائف ← دليل التغذية ← نظام التسوية ← جهاز التثقيب ← نظام تشكيل الانحناء البارد ← القطع اللاحق الهيدروليكي ذو الطول الثابت ← الإخراج (دعم يدوي/مكدس تلقائي، اختياري)

المواصفات المشكلة وعرض الملف

نحن نقدم مجموعة متنوعة من مواصفات تشكيل الفولاذ القياسية على شكل C، بما في ذلك 80 مم، 100 مم، 120 مم، 140 مم، 160 مم، 180 مم، 200 مم، 220 مم، 240 مم، و250 مم، بسمك يتراوح من 1.0-3.0 مم. بعض المواصفات هي تكوينات قياسية، في حين أن البعض الآخر اختياري.

نحن متوافقون مع عروض الملفات المختلفة، بما في ذلك 19 مم، 219 مم، 253 مم، 286 مم، 319 مم، 353 مم، 386 مم، 320 مم، 453 مم، و486 مم.

تخطيط خط الإنتاج

يبلغ الطول الإجمالي لخط الإنتاج حوالي 25 مترًا. إنها تتكون من آلة تفكيك اللفة، وحدة التغذية، جهاز التسوية، جهاز التثقيب، نظام تشكيل الثني البارد، جهاز القطع، ومنصة دعم المنتج النهائي، بهذا الترتيب. وهي مجهزة بمحطة هيدروليكية وخزانة التحكم الكهربائية. يحتوي كل مكون على بُعد تخطيط ثابت.

سيناريوهات تطبيق المنتجات النهائية

يتم استخدام الفولاذ النهائي على شكل C على نطاق واسع في المدادات وعوارض الجدران لمباني الهياكل الفولاذية، ويمكن أيضًا دمجه في دعامات ودعامات السقف خفيفة الوزن؛

ويمكن استخدامه أيضًا في مكونات مثل الأعمدة والعوارض والدعامات في تصنيع الآلات الصناعية الخفيفة؛

نظرًا لخصائص الفولاذ على شكل C، مثل كونه صديقًا للبيئة، قويًا ومتينًا، اقتصاديًا، سهل التركيب، وممتعًا من الناحية الجمالية، فإن نطاق تطبيق مواد البناء الفولاذية ذات الصلة مستمر في التوسع.

يمكن لآلة المدادة المعدنية الخاصة بنا تشكيل الفولاذ بالغمس الساخن والفولاذ Q235 والفولاذ Q345 وحتى لفائف الصلب الصلبة 550Mpa، ستقوم آلات Beenew بتصنيع آلة المدادة الفولاذية وفقًا لأداء المواد الفولاذية المعالجة للمشتري والسرعة المطلوبة ودقة المدادة النهائية والاحتياجات الخاصة الأخرى.

هناك ثلاثة أنماط قطع شائعة لآلات صنع الشكل المعدني C:

أولاً، القطع الشامل، إنه جيد لتوفير وقت شفرات القطع ومناسب لآلات المدادة ذات الحجم القابل للتبديل، يمكن لآلة صنع المدادة بمجموعة واحدة أن تنتج مدادات متعددة الحجم ولكن مجموعة واحدة فقط من شفرات القطع العالمية يمكنها تلبية جميع الاحتياجات.

ثانيًا، القطع الطائر، إنه جيد لتحسين سرعة خط آلة تشكيل الفولاذ على شكل C، ولا يحتاج الخط إلى التوقف أثناء قطع المدادة.

ثالثًا، القطع الهيدروليكي، إنه أسلوب تصميم عادي، وتكلفة تصنيع أفضل وأداء مستقر لآلات صنع المدادة الفولاذية.

لذا، يمكن لجميع المشترين اختيار التصميمات المناسبة وفقًا لميزانيتك. مرحبًا بكم في الاتصال بنا الآن للحصول على مزيد من الاقتراحات الاحترافية حول آلة تشكيل المدادة المجلفنة المجلفنة.

التعليمات

ما هي آلة المدادة c و z؟

آلة المدادة الفولاذية عبارة عن معدات تنتج قنوات فولاذية على شكل C بشكل مستمر من شرائح الفولاذ المجلفنة أو المدرفلة على البارد من التغذية والتثقيب والثني والقطع.

آلة المدادة هذه أوتوماتيكية بالكامل وسهلة التشغيل مع شاشة HIM سهلة الاستخدام. وتتكون من آلة فك اللفافة واحدة، وتوجيه الصفائح، وتسوية الشريط المعدني، وقسم تشكيل المعدات، ونظام التحكم PLC، والقطع الهيدروليكي، وطاولة التجميع.

مزاياها الرئيسية هي التصاميم المخصصة بشكل جميل، والتشغيل السهل والمستقر مع إطار الجسم القوي

ما هو ج المدادة؟

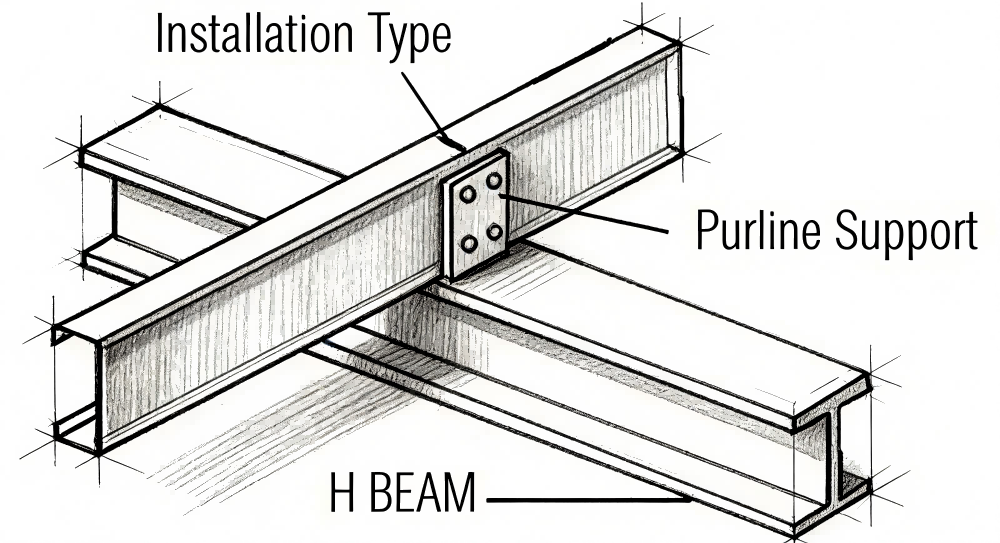

مدادات C أو مدادات Cee هي مدادات ذات مقطع عرضي على شكل C، وعوارض أفقية مصممة لتشكيل روافد السقف والجدار لهيكل هيكل المبنى.

إنهم يجلسون بين صفائح السقف والمبنى، ويعملون بمثابة دعم للوح لضمان تثبيته بقوة وفي مكان آمن.

ميزة المدادة على شكل C هي أنها خفيفة الوزن وسهلة التركيب والنقل.

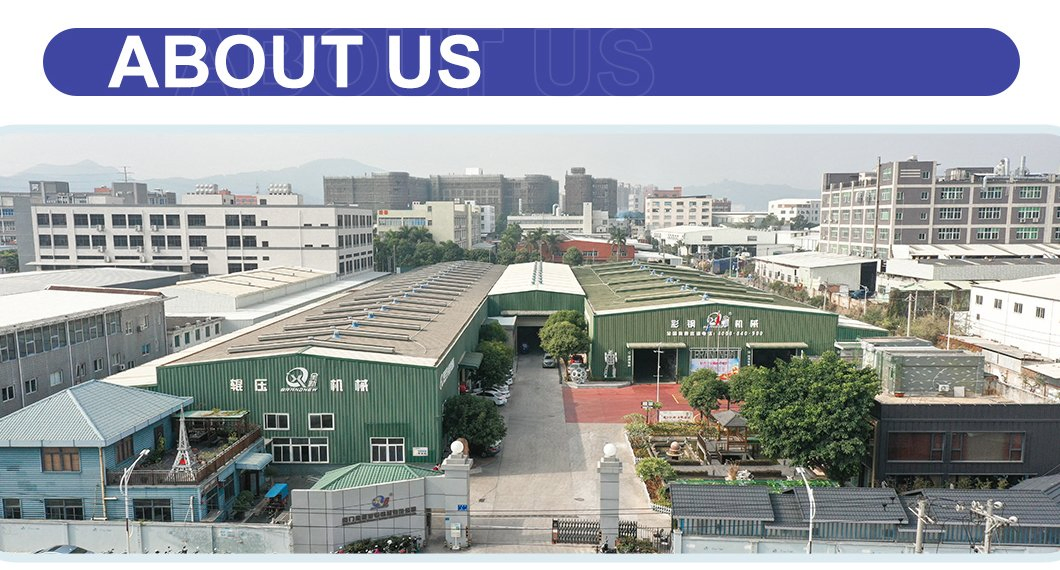

معلومات عنا
